Schimbatoarele de caldura reprezinta elementul cheie pentru foarte multe procese de productie. In ziua de astazi eficientizarea resurselor este prioritara.
Recuperarea de caldura, cresterea randamentului proceselor de transfer termic, scaderea costurilor cu intretinerea echipamentelor, eliminarea timpilor de intrerupere a productiei, toate acestea sunt esentiale pentru succesul oricarei companii. In functie de varianta constructiva, schimbatoarele de caldura pot fi impartite in trei mari categori: cu placi, tubulare sau hibride.
Schimbatoare de caldura tubulare
Schimbatoarele de caldura tubulare sunt cel mai des intalnite in toate aplicatiile industriale datorita paletei foarte largi de temperaturi si presiuni cu care sunt compatibile, precum si posibilitatii de a vehicula fluide cu vascozitati ridicate, cu continut de particule solide si/sau fibre.
In functie de specificul aplicatiei, schimbatoarele de caldura tubulare pot fi confectionate din mai multe materiale, precum otel carbon, otel inox, hastelloy, aliaje din titan, etc.
Pentru aplicatiile mai usoare exista o gama de schimbatoare de caldura cu fascicul tubular deja confectionate, oferind astfel posibilitatea livrarii imediate. Acestea au fasciculul tubular rasucit in spirala, fiind in acelasi timp mult mai eficiente si mai compacte in comparatie cu versiunile standard de schimbatoare tubulare.
Pe langa acesta gama de schimbatoare de caldura tubulare deja confectionate, acolo unde cerintele aplicatiei depasesc aria de acoperire a acestore, schimbatoarele de caldura tubulare se configureaza pe comanda.
Schimbatoarele de caldura JAD constau intr-un fascicul tubular infasurat in forma de spirala intr-o manta. Fata de schimbatoarele de caldura tubulare standard, acestea se disting printr-o constructie compacta, de inalta eficienta si usor de instalat.
Schimbatoarele de caldura JAD sunt confectionate din otel inox si sunt disponibile in numeroase versiuni standardizate.
Schimbatoarele de caldura JAD X au conexiunile dispuse in forma literei X, ceea ce scade drastic pierderile de presiuni la debite mari.
Este de asemenea redusa ancrasarea si creste rezistenta schimbatorului la diferente mari de parametrii intre cele doua fluide. Versiunile K ofera un randament si mai mare prin cresterea turbulentelor datorita tuburilor corugate.
APLICATII
SISTEME DE INCALZIRE
SUBSTATII DE INCALZIRE
INSTALATII HVAC
TRANSFER TERMIC IN APLICATII INDUSTRIALE
INDUSTRIA CHIMICA
INDUSTRIA ALIMENTARA

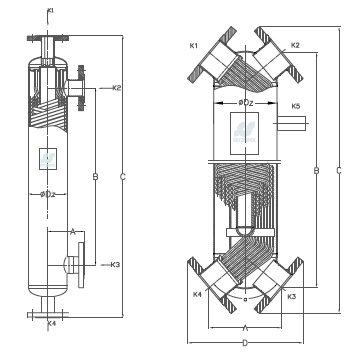

DESENUL TEHNIC
- Racorduri standard (in contra-curent)
- K1/K4 - intrare/iesire fluid cald
- K3/K2 - intrare/iesire fluid rece
- K5 - circulatie apa calda (optional)

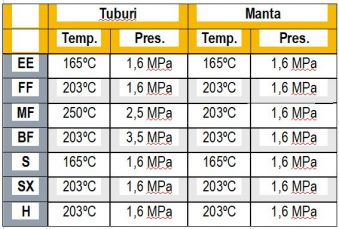

Schimbatoarele de caldura tubulare se pot confectiona pe comanda, respectand cerintele aplicatiei de transfer termic, standardele de fabricatie, precum si parametrii de lucru si de design privind temeperatura si presiunea.
Sunt prezentate mai departe cateva exemple de aplicatii la care se utilizeaza schimbatoarele de caldura tubulare.

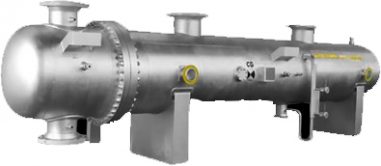

Condensator abur
- fasciculul tubular din otel inox
- mantaua din otel carbon
Economizor pentru recuperarea caldurii din gazele arse
- fasciculul tubular din duplex
- mantaua din otel carbon

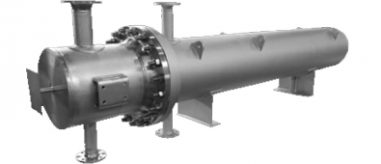

Evaporator amoniac
- fasciculul tubular din otel inox
- mantaua din otel carbon
Schimbator de caldura pentru incalzirea pacurii cu abur
- fasciculul tubular si mantaua din otel carbon
Schimbatoare de caldura cu placi brazate

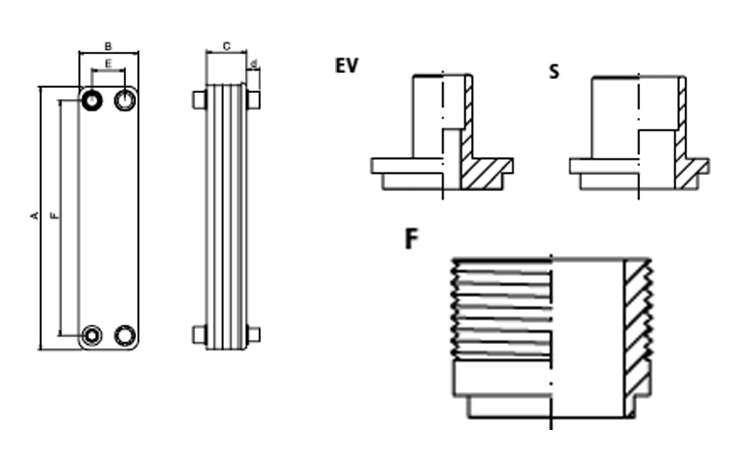

Schimbatoarele de caldura cu placi brazate reprezinta solutia ideala pentru transferul termic in aplicatii simple, pentru fluide de vascozitate mica, in special in segmentul HVAC.
Sunt confectionate dintr-un pachet de placi lipite intre ele prin brazare. Intre placi se formeaza canale corugate prin care fluidele circula succesiv astfel incat pe o parte avem fluidul cald, iar pe cealalta parte avem fluidul rece.
Sunt schimbatoare de caldura foarte compacte, oferind o eficienta energetica maxima la costuri foarte mici.

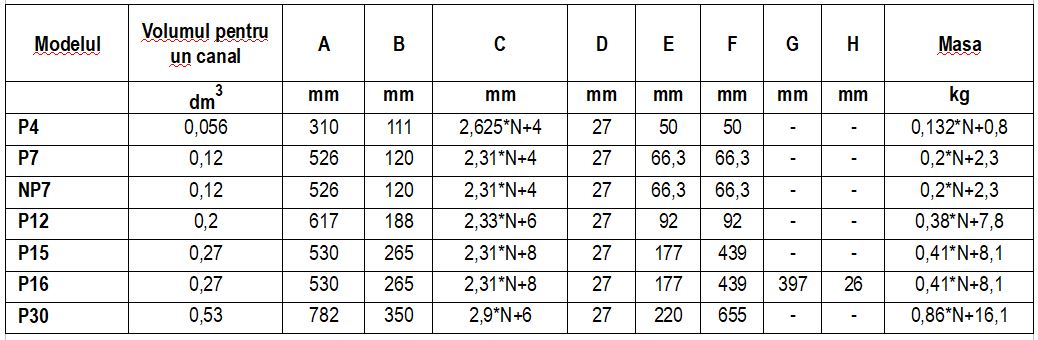

Temperaturi de lucru intre -160 ºC si +200 ºC
Presiunea de design 30 bar pentru modelele standard si 45 bar pentru modelele speciale High Pressure
Schimbatoare de caldura cu placi si garnituri

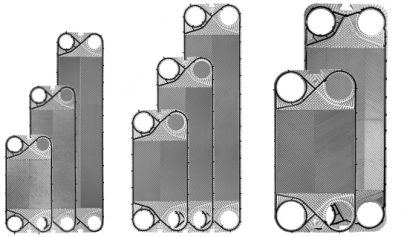

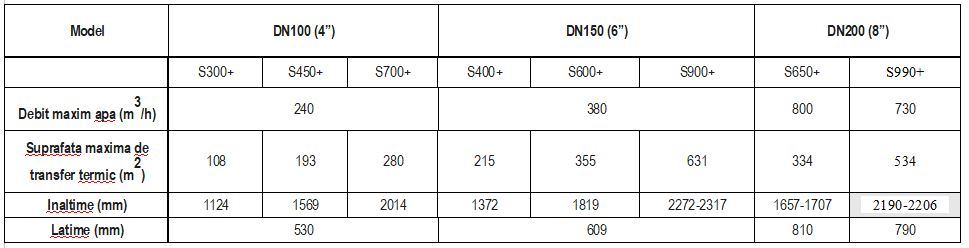

Schimbatoarele de caldura cu placi si garnituri ofera coeficientul de transfer termic cel mai mare in comparatie cu celelalte variante constructive, fiind in acelasi timp si foarte compacte. Schimbatoarele de caldura cu placi si garnituri reprezinta intotdeauna prima optiune, fiind luate in calcul criteriile eficientei, spatiul ocupat si pretul scazut al investitiei.
Sunt confectionate dintr-un pachet de placi etansate intre ele cu garnituri. Intre placi se formeaza canale corugate prin care fluidele circula succesiv astfel incat pe o parte avem fluidul cald, iar pe cealalta parte avem fluidul rece.
